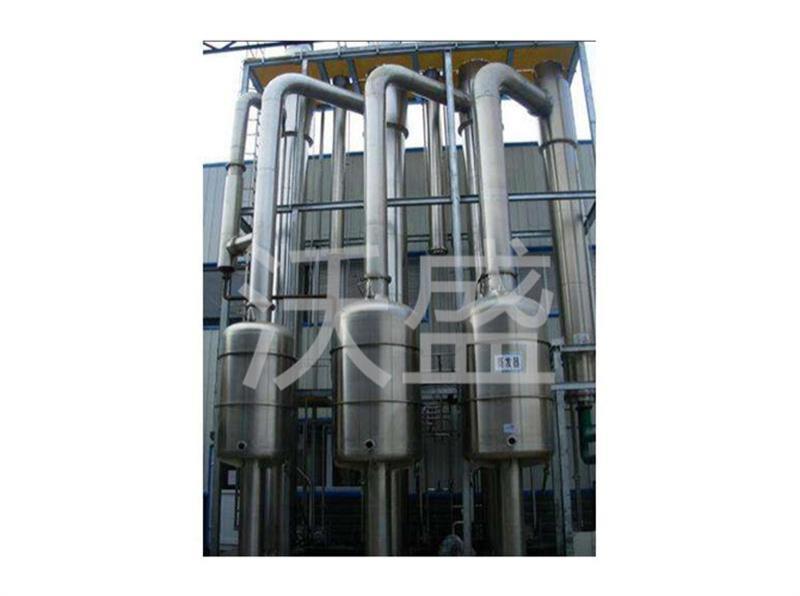

降膜蒸发器

一、降膜蒸发器产品概述
  蒸发是将浓缩器中溶液加热至沸腾,使部分溶剂汽化并移除,以提高溶液浓度的操作。也是溶液中挥发性溶剂和不挥发性溶质间的分离过程。用来实现蒸发操作的设备称为蒸发器,也叫浓缩器。因此降膜蒸发器,也称降膜浓缩器。降膜蒸发器是将料液自降膜蒸发器加热室上管箱加入,经液体分布及成膜装置,均匀分配到各换热管内,在重力和真空诱导及气流作用下,成均匀膜状自上而下流动。流动过程中,被壳程加热介质加热汽化,产生的蒸汽与液相共同进入蒸发器的分离室,汽液经充分分离,蒸汽进入冷凝器冷凝(单效操作)或进入下一效蒸发器作为加热介质,从而实现多效操作,液相则由分离室排出。
  设备主体由各效加热器、各效分离器、热压泵、冷凝器、杀菌器、保温管、料泵、水泵、排水系统、分汽缸,操作台、电器仪表控制柜及阀门、管路组成。降膜蒸发器有降膜式双效蒸发器,降膜三效蒸发器等,适用于牛奶、葡萄糖、淀粉、木糖等食品、化工、环保行业进行低温浓缩。
二、降膜蒸发器特点
  1) 降膜式蒸发器的料液是从蒸发器的顶部加入,在重力作用下沿管壁成膜状下降,并在此过程中蒸发增浓,在其底部得到浓缩液。降膜式蒸发器可以蒸发浓度较高、粘度较大(例如在0.05~0.45Ns/m2范围内)物料。
  2) 由于蒸发器顶部喷淋进料,溶液在单程型蒸发器中呈膜状流动,均匀分布,传热系数较高。强制循环,使粘度大的料液容易流动蒸发,浓缩比大。
  3) 料液在蒸发器底部进行气液分离后,在进入分离器再分离,强化分离效果,停留时间短,不易引起物料变质,适于处理热敏性物料。
  4) 液体滞留量小,降膜蒸发器可以根据能量供应、真空度、进料量、浓度等的变化而采取快速运作。近常数,
  5) 由于工艺流体仅在重力作用下流动,而不是靠高温差来推动,可以使用低温差蒸发。
  6) 降膜蒸发器适用于发泡性物料蒸发浓缩,由于料液在加热管内成膜状蒸发,即形成汽液分离,同时在效体底部,料液大部份即被抽走,只有少部份料液与所有二次蒸汽进入分离器强化分离,料液整过程没有形成太大冲击,避免了泡沫的形成。
  7)设备采用直立落地式结构,整套设备设计紧凑,占地面积小,布局简单流畅。
  8)设备内配有CIP清洗,可实现在位就地清洗,卫生无死角。
  9)浓缩的流程主要以各效的温度为控制参数,电源、各泵、及控制仪表等全部集中于操作箱、控制盘,实现自动化操作生产。
三、降膜浓缩器技术参数

一、降膜蒸发器产品概述
  蒸发是将浓缩器中溶液加热至沸腾,使部分溶剂汽化并移除,以提高溶液浓度的操作。也是溶液中挥发性溶剂和不挥发性溶质间的分离过程。用来实现蒸发操作的设备称为蒸发器,也叫浓缩器。因此降膜蒸发器,也称降膜浓缩器。降膜蒸发器是将料液自降膜蒸发器加热室上管箱加入,经液体分布及成膜装置,均匀分配到各换热管内,在重力和真空诱导及气流作用下,成均匀膜状自上而下流动。流动过程中,被壳程加热介质加热汽化,产生的蒸汽与液相共同进入蒸发器的分离室,汽液经充分分离,蒸汽进入冷凝器冷凝(单效操作)或进入下一效蒸发器作为加热介质,从而实现多效操作,液相则由分离室排出。
  设备主体由各效加热器、各效分离器、热压泵、冷凝器、杀菌器、保温管、料泵、水泵、排水系统、分汽缸,操作台、电器仪表控制柜及阀门、管路组成。降膜蒸发器有降膜式双效蒸发器,降膜三效蒸发器等,适用于牛奶、葡萄糖、淀粉、木糖等食品、化工、环保行业进行低温浓缩。
二、降膜蒸发器特点
  1) 降膜式蒸发器的料液是从蒸发器的顶部加入,在重力作用下沿管壁成膜状下降,并在此过程中蒸发增浓,在其底部得到浓缩液。降膜式蒸发器可以蒸发浓度较高、粘度较大(例如在0.05~0.45Ns/m2范围内)物料。
  2) 由于蒸发器顶部喷淋进料,溶液在单程型蒸发器中呈膜状流动,均匀分布,传热系数较高。强制循环,使粘度大的料液容易流动蒸发,浓缩比大。
  3) 料液在蒸发器底部进行气液分离后,在进入分离器再分离,强化分离效果,停留时间短,不易引起物料变质,适于处理热敏性物料。
  4) 液体滞留量小,降膜蒸发器可以根据能量供应、真空度、进料量、浓度等的变化而采取快速运作。近常数,
  5) 由于工艺流体仅在重力作用下流动,而不是靠高温差来推动,可以使用低温差蒸发。
  6) 降膜蒸发器适用于发泡性物料蒸发浓缩,由于料液在加热管内成膜状蒸发,即形成汽液分离,同时在效体底部,料液大部份即被抽走,只有少部份料液与所有二次蒸汽进入分离器强化分离,料液整过程没有形成太大冲击,避免了泡沫的形成。
  7)设备采用直立落地式结构,整套设备设计紧凑,占地面积小,布局简单流畅。
  8)设备内配有CIP清洗,可实现在位就地清洗,卫生无死角。
  9)浓缩的流程主要以各效的温度为控制参数,电源、各泵、及控制仪表等全部集中于操作箱、控制盘,实现自动化操作生产。
三、降膜浓缩器技术参数

三、降膜浓缩器技术参数


规格型号

JMNS-1000

JMNS-1500

JMNS-2000

JMNS-5000

JMNS-8000

蒸发量(kg/h)

1000

1500

2000

5000

8000

蒸汽压力(MPa)

≈0.08-0.2

蒸汽耗量(kg/h)

350

450

850

1650

2800

一效蒸发温度(℃ )

≈73-76

二效蒸发温度(℃ )

≈60-63

三效蒸发温度(℃ )

≈49-51

真空度(MPa)

≥0.09

循环水耗量(kg/h)

≈20

≈30

≈50

≈100

≈160

设备重量(kg)

5300

6200

7800

16400

26500


双效降膜蒸发器参数表

规格型号

SJM-1200

SJM-1600

SJM-2000

SJM-2500

JMNS-3000

蒸发量(kg/h)

1200

1600

2000

2500

3000

进料浓度(可根据客户要求而定)

11.5-12

蒸汽耗量(kg/h)

620

835

1020

1150

1400

一效蒸发温度(℃ )

≈73-76

二效蒸发温度(℃ )

≈40-63

真空度(MPa)

≥0.09

循环水耗量(kg/h)

9

12

15

18

25

设备尺寸长宽高m

4.5x2.3x7.6

4.5x2.4x8

4.5x2.4x8.5

4.5x2.5x8.5

4.5x2.7x9


四、根据用户不同需求,降膜浓缩器可采用执行的设计、制作、检验标准如下

1. FDA 《药品生产质量管理规范》2010年版

2.《医药工业洁净厂房设计规范》(GB50457-2008)

3. GMP药品生产自动化管理规范

4. GB150.1~150.4-2011《压力容器》

5. NB/T47003.1-2009《钢制焊接常压容器》
